Modèle:Dimension:Tension d'entrée:Pouvoir:Angle de faisceau:CCT:CRI:Type de LED:Classe IP:Matériel:Efficacité lumineuse:garantie:
High Power LED Flood Light 50 wattKD-FLN-W50310mm x 87mm x 170mmAC 85V - 277V50 Watt15° / 30° / 45° / 60° / 90°3000K / 4500K /6000K80LED SMD 3030 ( Lumileds )IP66Aluminium + Lentille PC130 Lumens par watt5 années
High Power LED Flood Light 100 wattKD-FLN-W100310mm x 87mm x 228mmAC 85V - 277V100 Watt15° / 30° / 45° / 60° / 90°3000K / 4500K /6000K80LED SMD 3030 ( Lumileds )IP66Aluminium + Lentille PC130 Lumens par watt5 années
High Power LED Flood Light 150 wattKD-FLN-W150310mm x 87mm x 309mmAC 85V - 277V150 Watt15° / 30° / 45° / 60° / 90°3000K / 4500K /6000K80LED SMD 3030 ( Lumileds )IP66Aluminium + Lentille PC130 Lumens par watt5 années
High Power LED Flood Light 200 wattKD-FLN-W200310mm x 87mm x 382mmAC 85V - 277V200 Watt15° / 30° / 45° / 60° / 90°3000K / 4500K /6000K80LED SMD 3030 ( Lumileds )IP66Aluminium + Lentille PC130 Lumens par watt5 années
High Power LED Flood Light 250 wattKD-FLN-W250310mm x 87mm x 459mmAC 85V - 277V250 Watt15° / 30° / 45° / 60° / 90°3000K / 4500K /6000K80LED SMD 3030 ( Lumileds )IP66Aluminium + Lentille PC130 Lumens par watt5 années
High Power LED Flood Light 300 wattKD-FLN-W300310mm x 87mm x 539mmAC 85V - 277V300 Watt15° / 30° / 45° / 60° / 90°3000K / 4500K /6000K80LED SMD 3030 ( Lumileds )IP66Aluminium + Lentille PC130 Lumens par watt5 années
High Power LED Flood Light 400 wattKD-FLN-W400571mm x 107mm x 388mmAC 85V - 277V400 Watt15° / 30° / 45° / 60° / 90°3000K / 4500K /6000K80LED SMD 3030 ( Lumileds )IP66Aluminium + Lentille PC130 Lumens par watt5 années
High Power LED Flood Light 500 wattKD-FLN-W500571mm x 107mm x 461mmAC 85V - 277V500 Watt15° / 30° / 45° / 60° / 90°3000K / 4500K /6000K80LED SMD 3030 ( Lumileds )IP66Aluminium + Lentille PC130 Lumens par watt5 années
High Power LED Flood Light 600 wattKD-FLN-W600571mm x 107mm x 529mmAC 85V - 277V600 Watt15° / 30° / 45° / 60° / 90°3000K / 4500K /6000K80LED SMD 3030 ( Lumileds )IP66Aluminium + Lentille PC130 Lumens par watt5 années
high power led flood light 750 wattKD-FLM-W750462mm x 584mm x 111mmAC 85V - 277V750 Watt10° / 25° / 45° / 60° / 90° / 65 x 25° / 130 x 30°3000K / 4500K /6000K80LED SMD 3030 ( Lumileds )IP66Aluminium + Lentille PC130 Lumens par watt5 années
high power led flood light 1000 wattKD-FLM-W1000462mm x 761mm x 111mmAC 85V - 277V1000 Watt10° / 25° / 45° / 60° / 90° / 65 x 25° / 130 x 30°3000K / 4500K /6000K80LED SMD 3030 ( Lumileds )IP66Aluminium + Lentille PC130 Lumens par watt5 années
high power led flood light 1250 wattKD-FLM-W1250502mm x 1072mm x 307mmAC 85V - 277V1250 Watt10° / 25° / 45° / 60° / 90° / 65 x 25° / 130 x 30°3000K / 4500K /6000K80LED SMD 3030 ( Lumileds )IP66Aluminium + Lentille PC130 Lumens par watt5 années

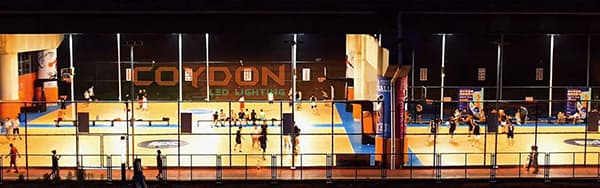

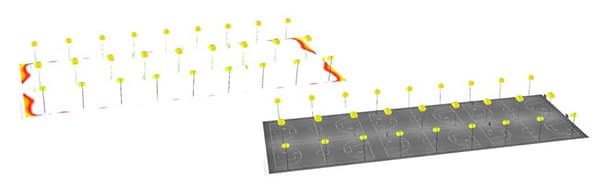

Projet 01 ( Dans le terrain de basket extérieur ):

Nombre de tribunaux: 6

Le nombre de colonnes: 27

Hauteur de colonne: 8 mètres

Produits utilisés: 108 pièce x 150 watt Projecteur LED haute puissance

Eclairement moyen:
451 Lux ( Superficie totale );
451 Lux ( terrain de basketball 1 );
451 Lux ( terrain de basketball 2 );
476 Lux ( terrain de basketball 3 );
473 Lux ( terrain de basketball 4 );
453 Lux ( terrain de basketball 5 );
450 Lux ( terrain de basketball 6 );

Le rapport de calcul: Projecteur LED haute puissance 150 watt x 108 pièce ( Projet 01 )

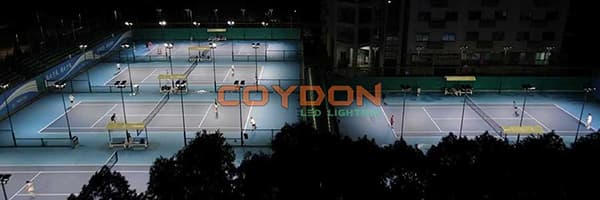

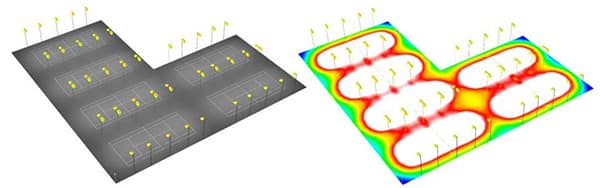

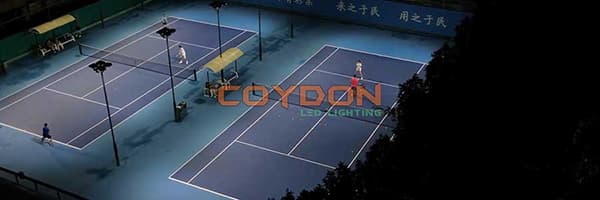

Projet 02 ( Dans le court de tennis extérieur ):

Nombre de tribunaux: 6

Le nombre de colonnes: 60

Hauteur de colonne: 8 mètres

Produits utilisés: 120 pièce x 150 watt Projecteur LED haute puissance

Eclairement moyen:
311 Lux ( Superficie totale );
412 Lux ( court de tennis 1 );
443 Lux ( court de tennis 2 );
442 Lux ( court de tennis 3 );
407 Lux ( court de tennis 4 );
403 Lux ( court de tennis 5 );
406 Lux ( court de tennis 6 );

Le rapport de calcul: Projecteur LED haute puissance 150 watt x 120 pièce ( Projet 02 )

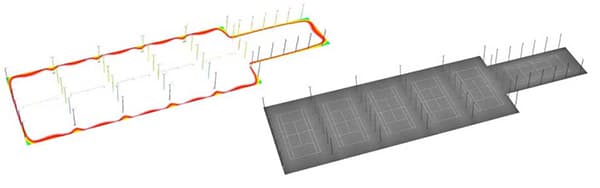

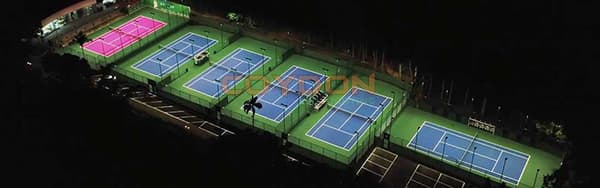

Projet 03 ( Dans le court de tennis extérieur ):

Nombre de tribunaux: 6

Le nombre de colonnes: 48

Hauteur de colonne: 8 mètres

Produits utilisés: 72 pièce x 250 watt Projecteur LED haute puissance

Eclairement moyen:
447 Lux ( Superficie totale );
506 Lux ( court de tennis 1 );
528 Lux ( court de tennis 2 );
533 Lux ( court de tennis 3 );
529 Lux ( court de tennis 4 );
525 Lux ( court de tennis 5 );
496 Lux ( court de tennis 6 );

Le rapport de calcul: Projecteur LED haute puissance 250 watt x 72 pièce ( Projet 03 )

Où peut-on utiliser projecteur LED haute puissance?

Aéroport

Terrain de basket extérieur

Terrain de foot extérieur

Terrain de tennis extérieur

Terrain de stationnement

Place

Stade

Tunnel

Quai

Les projecteur LED haute puissance sont conçus pour fournir un grand nombre de lumens pour l'éclairage de zone, de chaussée, de tâche ou d'accentuation. Il fournit des solutions polyvalentes pour de nombreuses applications d'éclairage industriel et commercial telles que l'éclairage de poteaux hauts, l'éclairage de parkings, l'éclairage de sports récréatifs, l'éclairage de murs architecturaux et l'éclairage de façades.

Cette gamme polyvalente de luminaires d'extérieur permet de répondre à un large éventail d'applications nécessitant un éclairage directionnel dans une zone définie, qu'il s'agisse d'éclairer un point d'intérêt avec un faisceau lumineux puissant ou d'éclairer uniformément une grande zone ou une surface verticale avec une lumière blanche intense.

Ces luminaires peuvent être utilisés comme source lumineuse surélevée pour éclairer des zones géométriques spécifiques telles que les parkings, les aéroports, les terminaux de fret, les échangeurs autoroutiers, les terrains de sport, les terrains de golf, les gares de péage, les sites industriels et les zones de stockage extérieures.

Les projecteur LED haute puissance sont également utilisés pour accentuer et mettre en valeur des éléments architecturaux tels que des façades, des monuments, des colonnes et des structures emblématiques.

Les projecteurs sont ciblables et, combinés à une conception de faisceau, un placement et une hauteur de montage appropriés, contribuent à un éclairage extérieur très efficace et flexible.

L'un des luminaires les plus polyvalents, projecteur LED haute puissance est très convoité pour sa large gamme d'applications, sa distribution lumineuse de haute qualité, son fonctionnement sans entretien et son efficacité énergétique remarquable.

De l'éclairage de haut poteau et de grande hauteur au lavage de mur architectural, à l'éclairage de façade, à l'éclairage de stade et de terrain de sport, les projecteurs à LED continuent de repousser les limites, offrant la meilleure combinaison d'éclairage vertical et horizontal économe en énergie avec des performances supérieures, une fiabilité à long terme et d'importantes économies d'énergie.

Combinant des performances supérieures avec une durabilité avant-gardiste, ce type d'éclairage offre une solution d'éclairage complète pour simplifier les défis de conception complexes que les solutions traditionnelles aux halogénures métalliques ne peuvent pas surmonter.

Inconvénients de l'éclairage conventionnel

Dans le passé, les applications d'éclairage par projecteurs à flux lumineux élevé étaient dominées par les lampes aux halogénures métalliques. Bien que les lampes aux halogénures métalliques durent 20 fois plus longtemps que les lampes à incandescence, soient quatre fois plus efficaces et aient une puissance élevée (jusqu'à 2000 watts), elles peuvent également poser certains problèmes.

Ces lampes fonctionnent à des températures plus élevées (900 à 1100°C) et à des pressions élevées (520 à 3100 kPa). À la fin de leur durée de vie, ils sont sujets à des défaillances non passives, ce qui peut entraîner un risque d'incendie.

Alors que les ampoules à faible puissance peuvent durer jusqu'à 20000 heures, les ampoules à puissance plus élevée, telles que les ampoules de 1500 watts que l'on trouve couramment dans les luminaires de stade, ont généralement une durée de vie considérablement plus courte dans la plage de 3000 heures.

Les longs temps de démarrage et de redémarrage à chaud, ainsi que les durées de vie réduites en cas d'opérations de commutation fréquentes, empêchent les systèmes aux halogénures métalliques de réaliser le potentiel d'économie d'énergie des commandes d'éclairage.

Un autre problème lié à l'utilisation de projecteurs aux halogénures métalliques est la perte optique élevée. Les lampes aux halogénures métalliques projettent leur flux lumineux dans toutes les directions, ce qui se traduit par une faible efficacité d'extraction de la lumière.

Les luminaires à haute puissance nécessitent généralement des optiques grandes et complexes pour capturer et distribuer la lumière, ce qui non seulement augmente le coût et la taille du luminaire, mais ajoute également la charge du vent et le poids.

En plus de leur durée de vie limitée (environ 3000 heures) et de leur mauvaise rétention de la lumière pour les applications à haute puissance, les lampes aux halogénures métalliques contiennent de grandes quantités de mercure, ce qui peut facilement créer un risque d'explosion.

Les applications d'éclairage industriel et extérieur nécessitant un éclairage à haute intensité utilisaient auparavant des lampes dites à décharge à haute intensité (HID), y compris, mais sans s'y limiter, les halogénures métalliques (MH), la vapeur de mercure (HgV), le sodium haute pression (HPS) et les lampes basse pression. sodium (LPS).

Bien que les projecteurs HID à haute puissance (par exemple, 1000 watts ou plus) puissent produire de grandes quantités de lumière, leurs inconvénients inhérents limitent leur utilisation dans les applications d'éclairage extérieur.

Par exemple, les lampes HPS ont un large spectre, mais sont moins efficaces (rapport de la lumière délivrée à la lumière produite) et moins représentatives que les autres sources lumineuses.

Avantages de l'éclairage LED

Les LED sont une source de lumière à démarrage instantané, ce qui éliminera le temps d'attente initial pour que les lampes HID démarrent et redémarrent. La nature à l'état solide des LED offre une plus grande résistance aux chocs mécaniques ou aux vibrations, ce qui améliore considérablement leur durabilité.

Les lumières LED sont entièrement dimmables et n'ont pas de changement de couleur. Un niveau de lumière spécifique peut être obtenu en faisant varier la luminosité ou le fonctionnement de la lampe LED.

De plus, les ampoules aux halogénures métalliques produisent de grandes quantités de lumière ultraviolette (UV) à ondes courtes, ce qui est dangereux pour les humains. En revanche, les lampes LED n'émettent presque pas de lumière UV et n'ont pas de rayonnement infrarouge. Les LED ne contiennent ni mercure ni aucune autre substance nocive et sont donc respectueuses de l'environnement.

Conception et configuration d'projecteur LED haute puissance

Les projecteur LED haute puissance sont des systèmes complexes car leur fonctionnement thermique, optique et électrique est interdépendant. Un groupe de composants du système doit fonctionner ensemble pour former un tout intégré afin de garantir que les LED fonctionnent à leur pleine capacité dans des conditions contrôlées de manière optimale de l'environnement d'exploitation.

Afin de fournir une résistance mécanique, une gestion thermique, un contrôle optique, une alimentation électrique et une protection de l'environnement, le système dans lequel le boîtier LED est assemblé a un impact significatif sur la libération du plein potentiel de performance de la LED et la valeur du luminaire pour un particulier application.

Projecteur LED haute puissance est soit un système entièrement intégré, soit un composant modulaire. Un projecteur à LED entièrement intégré possède un seul moteur de lumière et les autres composants sont conçus spécifiquement pour répondre aux besoins du moteur de lumière.

Un projecteur LED modulaire est composé de plusieurs modules LED. Ces modules sont des moteurs de lumière indépendants et comprennent tous les composants fonctionnels en plus du circuit de commande.

La conception modulaire offre un degré élevé de flexibilité dans la configuration du luminaire, ainsi qu'une évolutivité du système pour la construction de projecteurs à LED de puissance supérieure.

Source de lumière

Dans la technologie LED actuelle pour l'éclairage par projecteurs, la lumière blanche est produite par des LED converties au phosphore, qui combinent une LED bleue à base d'InGaN avec un convertisseur abaisseur de phosphore.

Les LED à conversion de phosphore sont emballées à l'aide de différentes plates-formes technologiques, ce qui se traduit par des caractéristiques de performance différentes en fonction des matériaux de construction, des structures d'emballage et des processus de fabrication.

Les caractéristiques de performance des LED associées à l'utilisation de différentes plates-formes d'emballage sont les plus affectées par l'efficacité lumineuse, la dépréciation du lumen et la stabilité du point de chromaticité.

Gestion de la chaleur

Les projecteur LED haute puissance comprennent généralement un boîtier et un compartiment électrique (pilote), généralement en aluminium moulé sous pression à faible teneur en cuivre. Les boîtiers de projecteurs en aluminium robustes sont conçus pour accueillir tous les composants électriques et optiques.

Une carte de circuit imprimé à noyau métallique (MCPCB) assure la connexion thermique entre le dissipateur thermique et le boîtier LED, l'isolation électrique et le transfert de puissance vers la LED. Le cadre de la lentille contient une lentille transparente ou prismatique en verre trempé ou en polycarbonate résistant aux chocs.

Le cadre est ensuite scellé mécaniquement avec un joint en silicone pour un fonctionnement par tous les temps.

Un défi dans la conception d'appareils d'éclairage à LED haute puissance est que les LED haute puissance émettent beaucoup de chaleur. Par conséquent, il peut être avantageux d'éliminer la chaleur générée par les LED de la jonction semi-conductrice des LED et de maintenir la température interne de l'ensemble luminaire en dessous de la température de fonctionnement maximale afin que les composants électriques et électroniques qu'il contient maintiennent des performances maximales.

Par conséquent, la gestion thermique est devenue de plus en plus importante dans l'éclairage LED haute puissance. Les projecteurs à LED ont un dissipateur de chaleur en fonte d'aluminium derrière l'ensemble LED pour contrôler l'accumulation et la dissipation de la chaleur.

Un dissipateur de chaleur est une voie de transfert de chaleur intégrée au système d'éclairage pour éliminer ou redistribuer la chaleur de la LED par transfert de chaleur avec ces sources de chaleur. Les évents aérodynamiques formés par les ailettes du dissipateur thermique créent un flux d'air efficace et accélèrent la convection naturelle. L'air chaud converge en douceur dans un flux laminaire rapide qui transfère rapidement la chaleur à l'environnement environnant.

D'autres stratégies de gestion thermique utilisent des caloducs qui combinent les principes de la conduction thermique et des mécanismes de transfert de chaleur à changement de phase. La chambre électrique est complètement séparée de l'ensemble LED, gardant le pilote et les autres circuits de commande très frais, maintenant efficacement la durée de vie du pilote à des températures de fonctionnement ambiantes élevées.

Le boîtier est prétraité et revêtu de poudre pour résister aux conditions météorologiques extrêmes sans se fissurer ni s'écailler, et pour assurer une rétention optimale de la couleur et de la brillance. Les conceptions de projecteurs intègrent de plus en plus d'éléments esthétiques. Le design attrayant et moderne présente des courbes douces et des bords profilés qui se fondent discrètement dans l'environnement.

Pilote de LED

Un élément clé pour déterminer la durée de vie et les performances de projecteur LED haute puissance est le pilote. Alors que les alimentations linéaires apportent des réductions de coût et de complexité intéressantes, la plupart des pilotes de LED utilisés pour faire fonctionner les systèmes LED haute puissance sont conçus comme des alimentations à découpage.

Les coûts relativement élevés associés à ces pilotes de LED sont largement compensés par la capacité des pilotes à fournir une conversion de puissance plus efficace, une sortie de meilleure qualité et une meilleure protection des LED contre les conditions de fonctionnement anormales.

En plus de la conversion de puissance AC-DC principale, les pilotes LED SMPS exécutent un certain nombre de sous-tâches en séquence ou en parallèle.

Ces sous-tâches comprennent la réduction des harmoniques et la correction du facteur de puissance, le filtrage et le filtrage des interférences électromagnétiques (EMI), l'isolation galvanique entre le primaire et le secondaire, la régulation du courant d'entraînement, le contrôle de la gradation, la protection contre les défauts de surtension, de court-circuit, de surcharge et de surchauffe.

Répartition lumineuse

Les projecteur LED haute puissance sont généralement des systèmes d'éclairage direct qui distribuent toute la lumière émise dans la direction générale de la surface éclairée. Ces lampes ont des faisceaux symétriques et asymétriques, avec une distribution lumineuse allant de spots étroits à de larges projecteurs.

La distribution lumineuse d'un luminaire pouvant être ciblé est généralement décrite en termes de propagation du faisceau en fonction du nombre d'angles de champ du luminaire.

La propagation du faisceau est généralement classée en types de faisceaux NEMA de 1 à 7, les faisceaux plus étroits ayant des numéros de type de faisceau inférieurs et les faisceaux plus larges ayant des numéros plus élevés.

La nature directionnelle des LED élimine le besoin d'optiques secondaires dans certaines zones et applications d'éclairage par projecteurs. Cependant, la plupart des applications nécessitent l'utilisation d'optiques spécialisées pour réguler le flux lumineux de la source lumineuse en un faisceau contrôlé.

Le contrôle optique des projecteurs à LED est généralement réalisé au moyen d'un réflecteur ou d'une lentille. Comme les LED offrent la possibilité d'extraire le flux lumineux directement de la source lumineuse, les optiques secondaires sont souvent conçues comme des optiques à l'échelle emballées.

Une conception très courante pour l'optique des projecteurs consiste à utiliser la réflexion interne totale (TIR).

Les optiques TIR produisent des faisceaux circulaires lisses avec des largeurs angulaires aussi étroites que 10° à pleine largeur à la moitié (FWHM) et des efficacités optiques allant jusqu'à 92%.

Le défi de l'adaptation à l'environnement

Les luminaires d'extérieur sont exposés en permanence à des conditions environnementales et climatiques extrêmes. Un contrôle strict des conditions environnementales des projecteur LED haute puissance est aussi important que la gestion thermique, l'ingénierie optique et la régulation du courant d'entraînement.

L'étanchéité intégrale à toutes les entrées du luminaire et aux transitions matérielles est une pratique nécessaire pour protéger le système d'éclairage de la pénétration de poussière et de la pluie/eau de toutes les directions.

Les composants optiques doivent être protégés par des lentilles en verre trempé, qui facilitent également l'évacuation de la poussière.

Lors de conditions environnementales changeantes ou de changements de température dans le système d'éclairage, la pression (pression exercée sur les joints) et la condensation (obscurcissement de la lentille) peuvent s'accumuler dans le boîtier optique scellé.

L'installation d'un évent à membrane dans le boîtier étanche permet d'équilibrer la pression et d'évacuer la condensation.

Un revêtement de conversion chimique et un revêtement en poudre protecteur offrent une résistance à la corrosion au boîtier en aluminium.

La construction du luminaire doit avoir une bonne résistance aux chocs mécaniques, tels que les chocs et les vibrations.

Avantage économique

L'économie joue un rôle important dans les applications d'éclairage industriel et commercial. La consommation d'énergie, la conservation des ressources, la maintenance et la durabilité à long terme sont des facteurs importants à prendre en compte dans toute installation d'éclairage. Les systèmes d'éclairage à haut rendement nécessitent une quantité importante d'énergie électrique pour produire de la lumière pour l'éclairage à haute intensité d'une zone étendue.

Les avantages économiques de l'éclairage LED sont clairs, car il améliore l'efficacité, prolonge la durée de vie, réduit considérablement l'investissement de maintenance et réduit considérablement le coût de l'ampoule, raccourcissant ainsi le délai de récupération.

Indice de rendu des couleurs ( CRI )

L'éclairage à semi-conducteurs est très favorable en termes d'éclairage à rendu des couleurs élevé, ce qui se traduit par des valeurs d'indice de rendu des couleurs (CRI) comprises entre 70 et 95. L'IRC est une mesure de la qualité de la reproduction des couleurs dans les produits d'éclairage artificiel. Un CRI plus élevé signifie une meilleure qualité, c'est-à-dire un éclairage artificiel plus naturel et une discrimination des couleurs plus facile à détecter (c'est-à-dire des nuances de teinte perçues).

Un CRI élevé dans certaines applications d'éclairage, telles que l'éclairage sportif, est fortement souhaité pour les événements sportifs télévisés. Les excellentes capacités de rendu des couleurs de l'éclairage LED permettent aux spectateurs de voir l'activité sur le terrain avec des couleurs vives et lumineuses qui peuvent distinguer les objets même avec des différences de couleur subtiles.

D'autre part, l'éclairage LED produit un faisceau qui peut être plus facilement modifié et contrôlé pour répondre aux spécifications de quantité et d'uniformité de la lumière, et est donc utile et souhaitable dans l'industrie de l'éclairage.

Indice de protection (classe de protection IP)

Lorsque cela est économiquement faisable, les optiques LED de projecteur LED haute puissance doivent être scellées avec un indice de protection IP élevé, tel que IP65 ou supérieur, pour empêcher la pénétration d'humidité et de contaminants, tels que la poussière, la saleté et d'autres particules.

Le système de classe de protection IP a été élaboré par la IEC pour classer les appareils électriques en fonction de leurs caractéristiques d'étanchéité à la poussière et à l'humidité.

Le niveau de protection IP est composé de deux chiffres, le premier chiffre indique le niveau d'étanchéité à la poussière de l'appareil et la prévention des corps étrangers (les corps étrangers auxquels il est fait référence ici incluent les outils, les doigts humains, etc. ne peuvent pas toucher les parties électriquement chargées de l'appareil pour éviter les chocs électriques), le deuxième chiffre indique le degré d'étanchéité de l'appareil contre l'humidité et l'immersion dans l'eau, plus le chiffre est grand, plus le niveau de protection est élevé.
